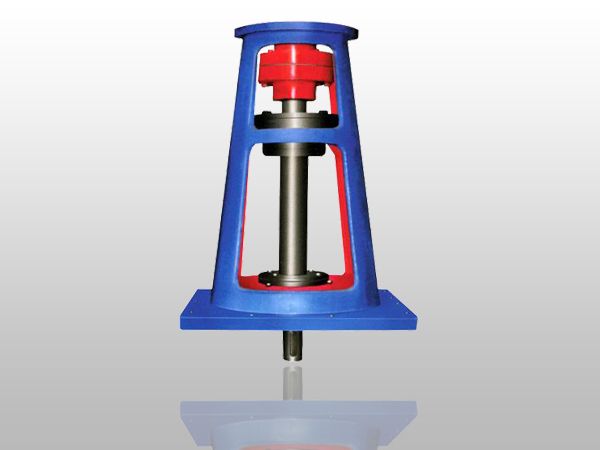

SJ型支架
1、主要參數及尺寸
| 機架 代號 | H0 | H1 | H2 | H3 | H4 | H5 | H6 | H7 | 輸入軸接口 | 輸出端接口 | |||||||
| D1 | D2 | D3 | n1-M | D4 | D5 | D6 | a | n2-ф | |||||||||
| SJ55A SJ55B | 450 | 402 | 300 | 46 | 20 | 24 | A6 B5 | 6 | 270 | A310 A305 | 340 | A6—M10 B8—M16 | 325 | 400 | 435 | 30 | 12—Φ14 |
| SJ65A | 450 | 487 | 300 | 51 | 20 | 24 | 6 | 6 | 316 | 360 | 400 | 8—M12 | 350 | 420 | 460 | 30 | 12—Φ18 |
| SJ70A SJ70B | 450 | 487 | 300 | 51 | 20 | 24 | A6 B5 | 6 | A316 B315 | 360 | 400 | A8—M12 B8—M16 | 350 | 420 | 460 | 30 | 12—Φ18 |
| SJ80A SJ80B | 450 | 545 | 350 | 56 | 25 | 28 | A6 B5 | 8 | A345 B360 | A390 B410 | A480 B460 | A8—M16 B8—M20 | 380 | 455 | 495 | 30 | 12—Φ18 |
| SJ90A | 600 | 569 | 350 | 56 | 25 | 28 | 7 | 8 | 400 | 450 | 490 | 12—M16 | 430 | 510 | 555 | 30 | 12—Φ23 |
| SJ100A SJ100B | 600 | 685 | 350 | 61 | 25 | 28 | A9 B5 | 10 | A455 B470 | 520 | 580 | 12—M20 | 480 | 560 | 600 | 22.5 | 16—Φ23 |
| SJ110A | 600 | 685 | 350 | 61 | 25 | 28 | 11 | 10 | 520 | 590 | 650 | 12—M20 | 560 | 650 | 700 | 22.5 | 16—Φ27 |
| SJ130A | 650 | 761 | 350 | 61 | 28 | 36 | 11 | 10 | 680 | 800 | 880 | 12—M30 | 720 | 810 | 880 | 18 | 20—Φ27 |
| 機架 代號 | 攪拌軸軸端尺寸 | H | H2 | 機架重量 | |||||||||||||||
| h1 | h2 | h3 | h4 | h5 | h6 | d0 | d1 | d2 | M1 | d3(hg) | d4 | b1 | t1 | b2 | t2 | ||||
| SJ55A SJ55B | 118 | 15 | 50 | 28 | 300 | 120 | 55 | 57 | 57 | M60×2 | 60 | 65 | 8 | 56 | 18 | 53 | 1070 | 300 | 151 |
| SJ65A SJ65B | 143 | 18 | 56 | 32 | 275 | 135 | 65 | 71 | 72 | M75×2 | 75 | 80 | 10 | 69 | 20 | 67.5 | 1140 | 300 | 200 |
| SJ70A SJ70B | 143 | 18 | 56 | 32 | 275 | 135 | 70 | 71 | 72 | M75×2 | 75 | 80 | 10 | 69 | 20 | 67.5 | 1140 | 300 | 200 |
| Sj80A SJ80B | 163 | 18 | 70 | 32 | 250 | 147 | 80 | 81 | 82 | M85×2 | 85 | 90 | 10 | 79 | 22 | 76 | 1230 | 350 | 270 |
| SJ90A | 168 | 20 | 80 | 36 | 380 | 162 | 90 | 91 | 92 | M95×2 | 95 | 110 | 12 | 89 | 25 | 86 | 1400 | 350 | 376 |
| SJ100A SJ100B | 178 | 24 | 90 | 42 | 360 | 182 | 100 | 110 | 112 | M115×2 | 115 | 125 | 14 | 100 | 32 | 104 | 1510 | 350 | 465 |
| SJ110A | 178 | 24 | 90 | 42 | 380 | 182 | 110 | 111 | 112 | M115×2 | 115 | 125 | 14 | 109 | 32 | 104 | 1510 | 350 | 521 |
| SJ130A | 208 | 28 | 110 | 46 | 370 | 200 | 130 | 135 | 137 | M140×2 | 140 | 150 | 14 | 132 | 36 | 128 | 1610 | 350 | 856 |
2、外形圖
